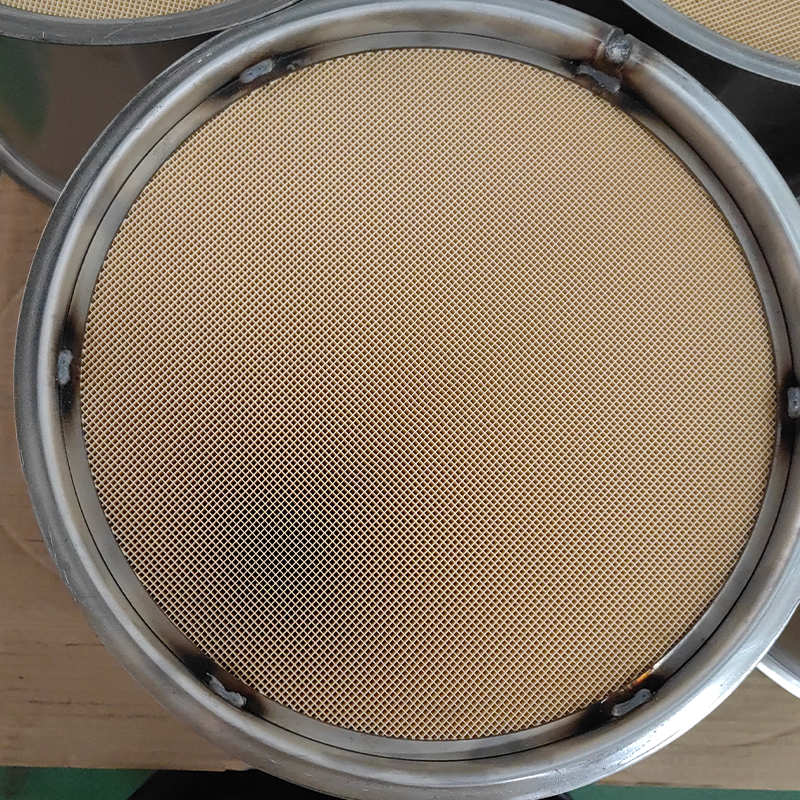

三元触媒 (TWC) 溶接片

三元触媒 (TWC) 溶接アセンブリは、自動車の排気システムの中核コンポーネントの 1 つであり、その製造プロセスと品質は、自動車の排出性能、安全性、耐用年数に直接影響します。

1.TWC溶接アセンブリとは何ですか?
TWC 溶接アセンブリは単一のコンポーネントではなく、溶接プロセスを通じて結合された複数の金属部品で構成される統合モジュールです。その中心的な目的は、貴金属触媒 (プラチナ、パラジウム、ロジウム) に安定かつ効率的なハウジングと設置環境を提供することです。
典型的な TWC 溶接アセンブリは通常、次の要素で構成されます。
(1)触媒シェル：通常は二層構造で、内層が触媒基材を保持し、外層が熱シールドとして機能し、断熱と保護を提供します。
(2)触媒担体：通常、触媒材料でコーティングされたハニカムセラミックまたは金属担体。
(3)マット: 基材とシェルの間に設置され、固定、減衰、密閉を提供し、基材の損傷や排気漏れを防ぐ膨張性マット。
(4)インレット・アウトレットパイプ：エンジンのエキゾーストマニホールドとマフラーを接続するパイプです。
(5)酸素センサーボス：上流側と下流側の酸素センサーを取り付けるためのベースです。
(6) ハンガー/ブラケット: 触媒コンバーター アセンブリ全体を車両シャーシに固定するために使用されるコンポーネント。
これらのコンポーネントは一緒に溶接されて、完全な TWC 溶接アセンブリを形成します。

2.主な溶接工程
TWC アセンブリで使用される特定の材料 (主にステンレス鋼) とその厳しい要件により、一般的に使用される溶接プロセスは次のとおりです。
(1)ガスシールド溶接
MIG/MAG 溶接: 高効率と高い適応性を特徴とする最も広く使用されている溶接方法。パルス MIG は、よりきれいでスパッタの少ない溶接を実現するためによく使用されます。シェルの縦方向の縫い目、円周方向の縫い目、ブラケットの溶接に適しています。
TIG 溶接: 溶接品質が高く、外観も良好ですが、効率は低くなります。通常、シール性と外観の要件が高い、薄板の突合せジョイントや酸素センサーのボスに使用されます。
(2)レーザー溶接
利点: 低入熱、最小限の変形、速い溶接速度、高い深さと幅の比率、および高い自動化機能。
用途: TWC シェル縦方向シーム溶接での使用が増加しており、従来の MIG プロセスの代替として機能し、より高い生産性と溶接品質を実現します。
(3)プラズマ溶接
レーザー溶接と同様に、これは高エネルギー密度の溶接方法であり、特定の用途では代替ソリューションとして使用できます。
(4)抵抗スポット溶接
主にブラケットやハンガーなどの非密閉アタッチメントに使用されます。

3.技術的な課題と主要な要件
(1)気密性：最も基本的かつ重要な要件。わずかな漏れでも次のような結果が生じる可能性があります。
過剰排出: 未処理の排出ガスが直接大気中に逃げます。
不正な酸素センサー信号: 空燃比制御に影響を与え、燃料消費量の増加とエンジン性能の低下を引き起こします。
騒音: 顕著な「シュー」という音漏れ音が発生します。
(2)熱変形抑制：薄肉シェルは溶接熱により変形する場合があります。過度の変形は、取り付けのフィット感に影響を与えたり、マットの圧力が不均一になり、セラミック基板を損傷する可能性があります。歪みを制御するには、適切な治具、溶接順序、およびプロセスパラメータが必要です。
(3)溶接部の高温耐性と耐食性：
TWC の動作温度は最大 1000°C に達する可能性があり、溶接部は長期にわたる熱疲労や酸化に耐える必要があります。
排気ガスには硫黄や塩素などの腐食性元素が含まれているため、溶接部は母材の耐食性に適合する必要があります。
(4)基板への熱衝撃を避ける：
セラミック基板は急激な温度変化に非常に敏感です。溶接時の過度の入熱や集中入熱は、微小な亀裂や破損を引き起こす可能性があります。入熱と冷却速度を厳密に制御する必要があります。
(5)材質の適合性:
TWC コンポーネントは通常、特殊なステンレス鋼 (409L、439、441 など) を使用します。溶接部の機械的強度と耐食性を確保するには、溶加材は母材の特性と一致する必要があります。

4.品質管理と検査
TWC 溶接アセンブリの信頼性を確保するために、製造中に厳格な検査が実施されます。
(1)インライン外観検査：自動カメラシステムにより、溶接部のアンダーカット、スパッタ、凹み、その他の欠陥の外観を検査します。
(2)気密試験：
ヘリウム質量分析計: 高精度の漏れ検出を提供し、通常は臨床検査またはサンプリングに使用されます。
圧力減衰法: アセンブリを加圧し、圧力変化を監視して漏れを判断することにより、生産ラインでより一般的に使用されます。
(3)寸法検査: 主要な取り付け寸法が設計仕様に準拠していることを確認するために、ゲージまたは三次元測定機を使用して実行されます。
(4)非破壊検査：
X 線検査: 気孔率、スラグの混入、不完全な溶け込みなどの溶接内部の欠陥を検出するために使用されます。
(5)破壊検査：
金属組織学的分析: 溶接の微細構造を切断して検査し、溶接の品質を評価します。
機械試験: 溶接強度、靭性、および関連する機械的特性を評価します。

5. 開発動向
(1)自動化とインテリジェンス：溶接ロボットと自動化ラインの多用により、効率と一貫性が向上します。マシンビジョンとセンサーの統合により、リアルタイムの監視と適応溶接制御が可能になります。
(2)軽量・コンパクト設計：高性能ステンレス鋼の薄肉化と構造設計の最適化により、軽量化と省スペース化を実現しました。
(3) 新しい溶接技術: レーザー溶接やレーザーとアークのハイブリッド溶接の適用が増加し、高効率と高品質が実現します。
(4)モジュール設計: TWC を GPF、マフラー、その他のコンポーネントと一体化して単一の溶接ユニットにし、より複雑な排気後処理モジュールを形成します。
