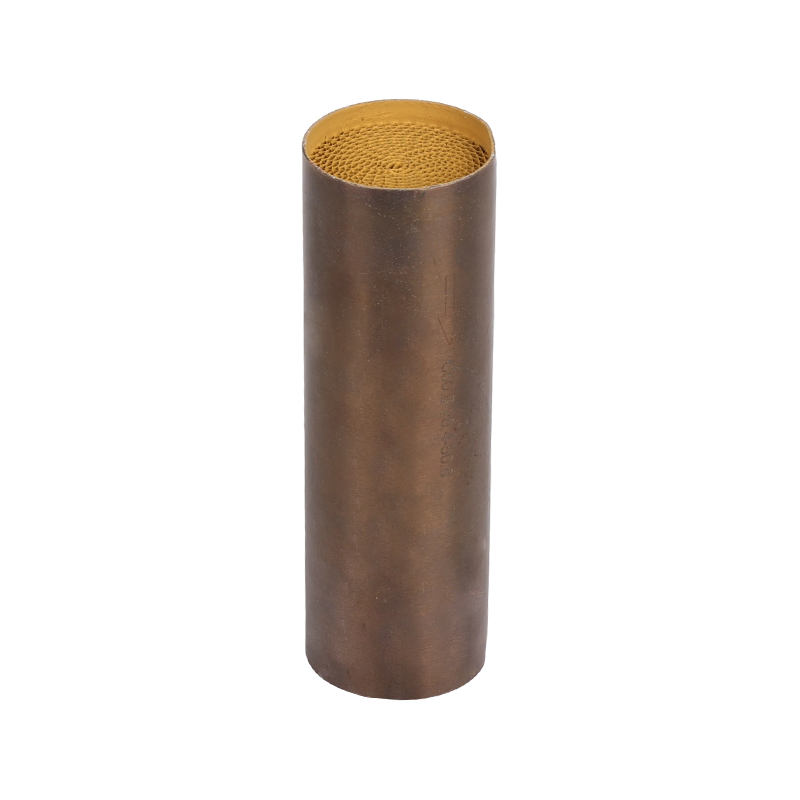

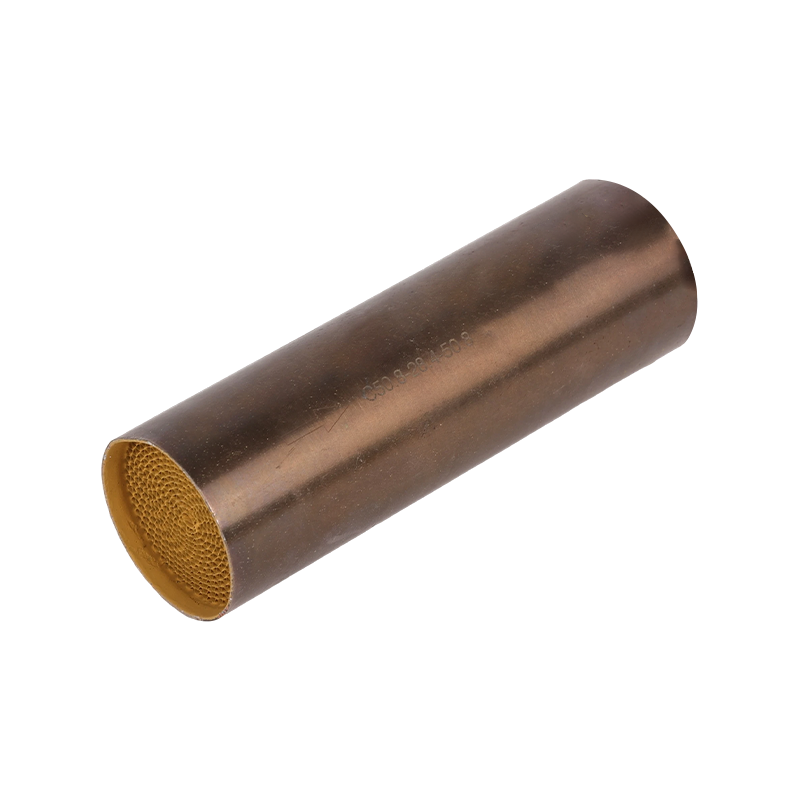

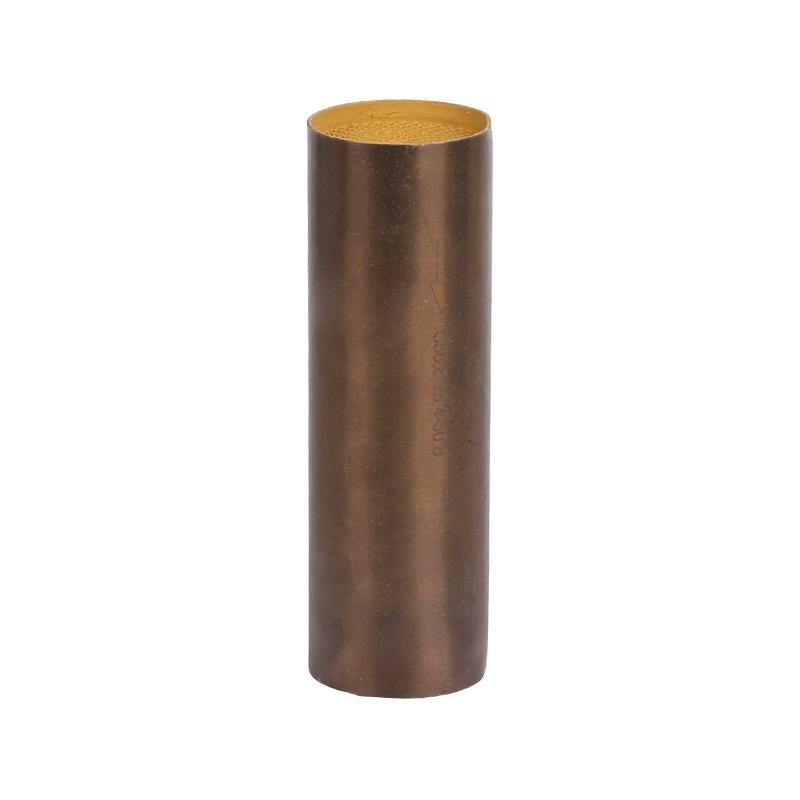

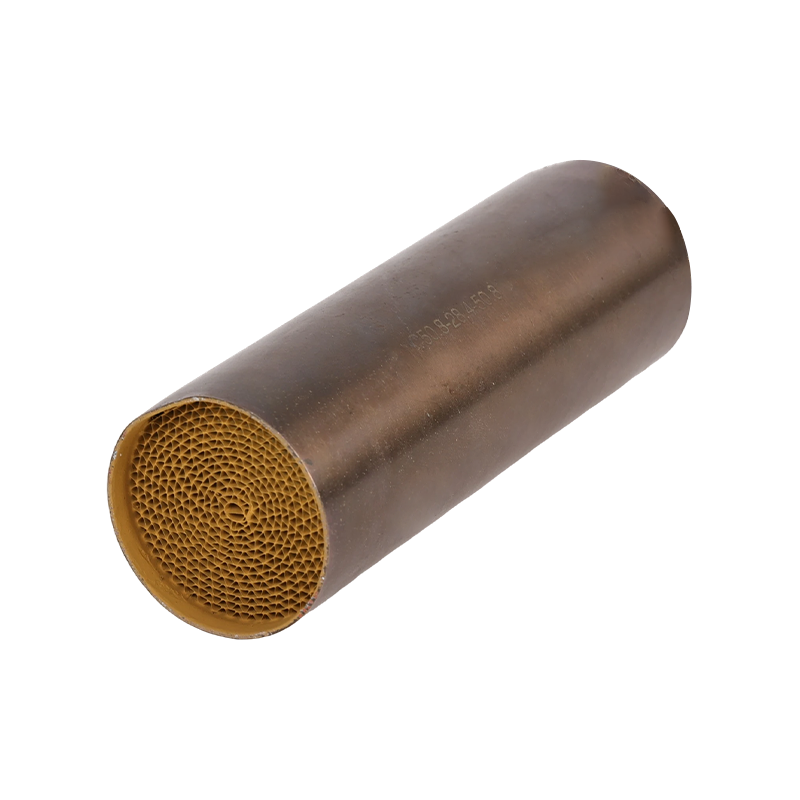

小型金属基板

コア構造と製造プロセス
1. 基板材質
ベース材料: 通常、特殊な耐高温合金である Fe-Cr-Al (鉄-クロム-アルミニウム) 合金箔で作られています。
主要なプロパティ:
高温耐酸化性: 高温では、合金表面に緻密なα-アルミナ (α-Al₂O₃) 保護膜が形成され、基材のさらなる酸化や腐食を防ぎます。
優れた耐熱性: 1000℃を超える温度に長時間さらされても耐えることができます。
熱膨張係数の制御: 微量合金元素を添加することで、熱膨張係数を微調整して構造の安定性を向上させることができます。
2. 製造工程
箔処理: Fe-Cr-Al 合金箔は、通常 0.03 mm ～ 0.08 mm の必要な厚さに圧延されます。

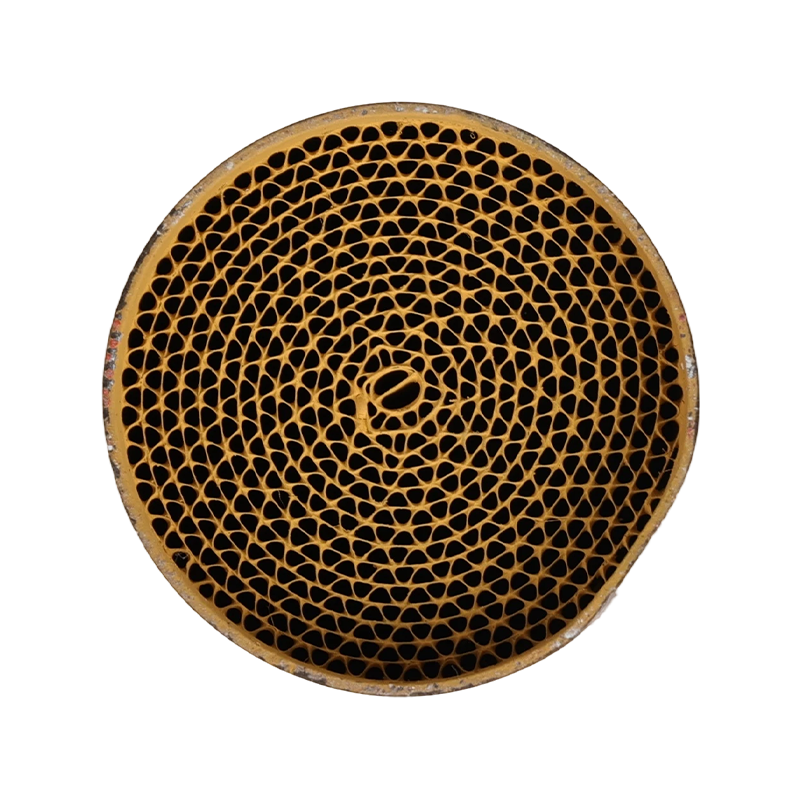

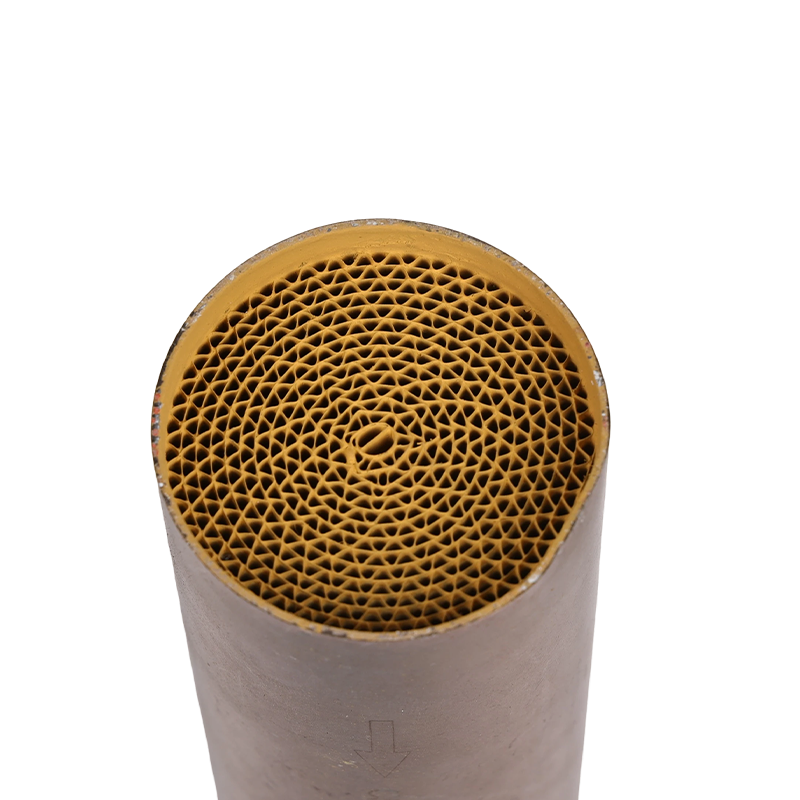

成形と溶接: 箔は波形層と平坦層に交互に成形され、円筒形または楕円形の構造に巻かれます。接点は高温ろう付けによって接合され、多数の平行チャネルを備えた堅牢なハニカム モノリスを形成します。
コーティングの適用: 金属表面は滑らかで化学的に不活性であるため、コーティングの直接接着は困難です。したがって、箔の表面には前処理（通常は高温酸化またはサンドブラスト）が施され、顕微鏡的に粗い表面が作成されます。あるいは、ウォッシュコート層の接着を強化するために、アルミめっき層を予備形成してもよい。

金属基板の優れた利点
従来のコーディエライト セラミック基板と比較して、金属基板には次のような顕著な利点があります。
1. 優れた機械的強度と耐衝撃性
利点: 金属基板はセラミックスとは異なり、振動、熱応力、物理的衝撃に対してクラックが発生しないため、高い信頼性が保証されます。
用途：オートバイ、オフロード車、建設機械などの過酷な使用環境に最適です。
2. 非常に薄い肉厚と低い熱質量
壁の厚さ: 金属箔は 0.03 mm まで薄くすることができますが、セラミック基板の壁の厚さは通常 0.1 ～ 0.15 mm です。
利点:
低い背圧: 壁が薄いため、排気の流れがスムーズになり、抵抗が低くなり、エンジンの出力が向上します。
高速ライトオフ: 熱質量が低く、薄い金属壁が急速に加熱されるため、触媒はコールドスタート後数秒以内にライトオフ温度に達します。この機能は、排出制御にとって最も重要な期間であるコールドスタート段階での排出を削減するために非常に重要です。
3. 優れた熱伝導性
利点: 熱が基板全体に素早く伝わるため、均一な温度分布が保証され、触媒の焼結や失活につながる可能性のある局所的な過熱が防止されます。基板全体にわたる熱伝達の強化により、再生が促進され、触媒反応が促進されます。
4. 優れた耐熱衝撃性
利点: 金属基板は、構造的損傷を与えることなく、高速走行からアイドリングへの急速な移行や DPF のアクティブ再生中など、排気システム内の急激な温度変動に耐えることができます。
5. 高い設計自由度
利点: 金属箔はさまざまな形状 (円錐形または非円形断面など) に巻くことができるため、不規則な排気スペースを有効に活用でき、よりコンパクトなシステム設計が可能になります。

金属基板の欠点と課題
1. 高コスト: 特殊な合金材料と複雑な製造プロセス、特にろう付けの使用により、金属基板はセラミック基板よりも大幅に高価になります。
2. コーティングの密着性の課題: 激しい熱サイクルや振動下での耐久性を維持しながら、ウォッシュコートを金属表面にしっかりと密着させることは、製造時に大きな技術的課題となります。
3. 高温酸化限界: 金属基板は優れた耐熱性を備えていますが、極度の高温に長時間さらされると保護酸化層が劣化し、基板の酸化や粉化を引き起こす可能性があります。その結果、最大連続動作温度は一般に、トップグレードのセラミック材料よりも低いままです。

コアアプリケーションシナリオ
前述の利点と制限のため、金属基板は普遍的に適用できるわけではありませんが、その長所を最大限に活用できる特定の領域では非常に優れたパフォーマンスを発揮します。
1.二輪車用触媒
要件: 二輪車のエンジンは激しい振動を発生し、設置スペースが限られており、重量と排気背圧に非常に敏感です。
適合性: 金属基板の高強度、軽量性、耐振動性、柔軟な設計により、これらの条件に最適です。
2. 密結合触媒
要件: 最適な冷間始動時の排出性能を達成するには、触媒をエンジンの排気マニホールドのできるだけ近くに取り付けます。この地域は非常に高い温度と激しい熱衝撃にさらされます。
適合性: 金属基材の急速着火能力と優れた耐熱衝撃性により、下流のメイン セラミック触媒と組み合わせて使用​​されることが多い密結合用途に最適です。
3. 高性能カーとスポーツカー
要件: これらの車両は、高出力 (低い背圧を必要とする) と素早いスロットル応答を要求します。
一致: 金属基板の低背圧特性は、エンジンのパフォーマンスと応答性を最大化するのに役立ちます。
4. ディーゼル酸化触媒 (DOC)
要件: ディーゼル エンジンは冷間始動時の排気温度が比較的低くなります。 DOC は、下流 DPF の受動的再生をサポートするために NO₂ を生成しながら、HC と CO を変換するために急速に点火する必要があります。
一致: 金属 DOC はより早く動作温度に達し、排出ガス制御システムの全体的な効率が向上します。
5. 可変形状触媒と統合型サイレンサー触媒
要件: 金属基材は構造の柔軟性を活用して、触媒機能と消音機能を統合したり、排気ガスの流れを最適化する形状にすることができます。
